ARENA MASTER | PODŁOGI PRZENOŚNE
Przenośna podłoga sportowa Arena Master jest zbudowana z paneli podłogowych z litego drewna twardego o grubości 22 mm, prefabrykowanych w lekkie panele.

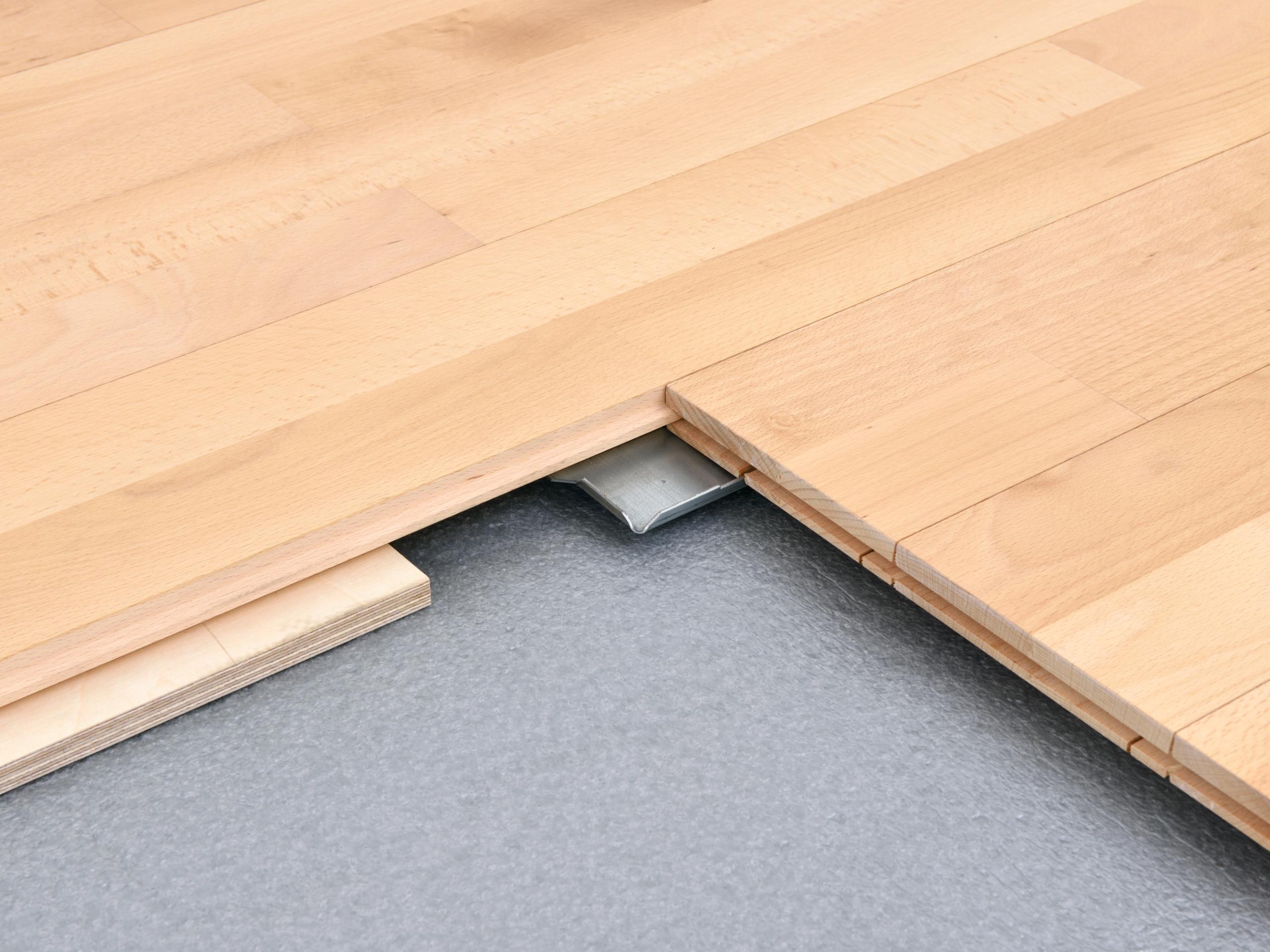

Każdy panel podłogowy można łatwo zablokować w odpowiednim położeniu za pomocą fabrycznie zamontowanych metalowych uchwytów montażowych. Wzdłuż paneli zastosowano połączenie na jaskółczy ogon, a na końcach panele są łączone za pomocą luźnych piór.
Pod każdym panelem podłogowym znajdują się cztery arkusze sklejki brzozowej o grubości 12 mm. Zwiększa to wytrzymałość i trwałość paneli. Panele są wzmocnione na każdym końcu profilami aluminiowymi. Panele są montowane na warstwie pianki polietylenowej o grubości 15 mm, która zapewnia odpowiednią amortyzację i sprężystość.
Rampa przejściowa wokół podłogi zapewnia mocną, ochronną i stabilną krawędź na obwodzie.
Aby uzyskać możliwość szybszego i bardziej elastycznego montażu, należy pytać o panele Junckers CenterRow, które pozwalają na montaż dwukierunkowy.
Podłoga Arena Master toleruje większe wahania wilgotności względnej i dlatego nadaje się do długotrwałego stosowania.
Fakty
WYDAJNOŚĆ |
Podłoga powierzchniowo-elastyczna zgodna z normą EN 14904 klasa A3 |
PRZEZNACZENIE |
Turnieje międzynarodowe, które wymagają specjalnego oznakowania linii, |
TYP PANELI |
Prefabrykowany 2-lamelowy lity panel z drewna twardego o grubości 22 mm |
ROZMIAR PANELU |
Pełny panel 0,93 m² – pół panelu 0,47 m² |
MASA PANELU |
Pełny panel 19,7 kg – pół panelu 9,9 kg |
PODKONSTRUKCJA |
Prefabrykowana sklejka brzozowa o grubości 12 mm |
UNDERLAY |
15 mm Sports Foam |
WYMAGANE PODŁOŻE |
Samonośne podłoże z betonu/lekkiego betonu |
WYSOKOŚĆ KONSTRUKCJI |
49 mm / 34 mm na murawie |
SZLIFOWANIE I PONOWNE LAKIEROWANIE |
Tak, 8-10 razy do gołego drewna |
MOŻNA STOSOWAĆ PRZY OGRZEWANIU PODŁOGOWYM |
Tak |

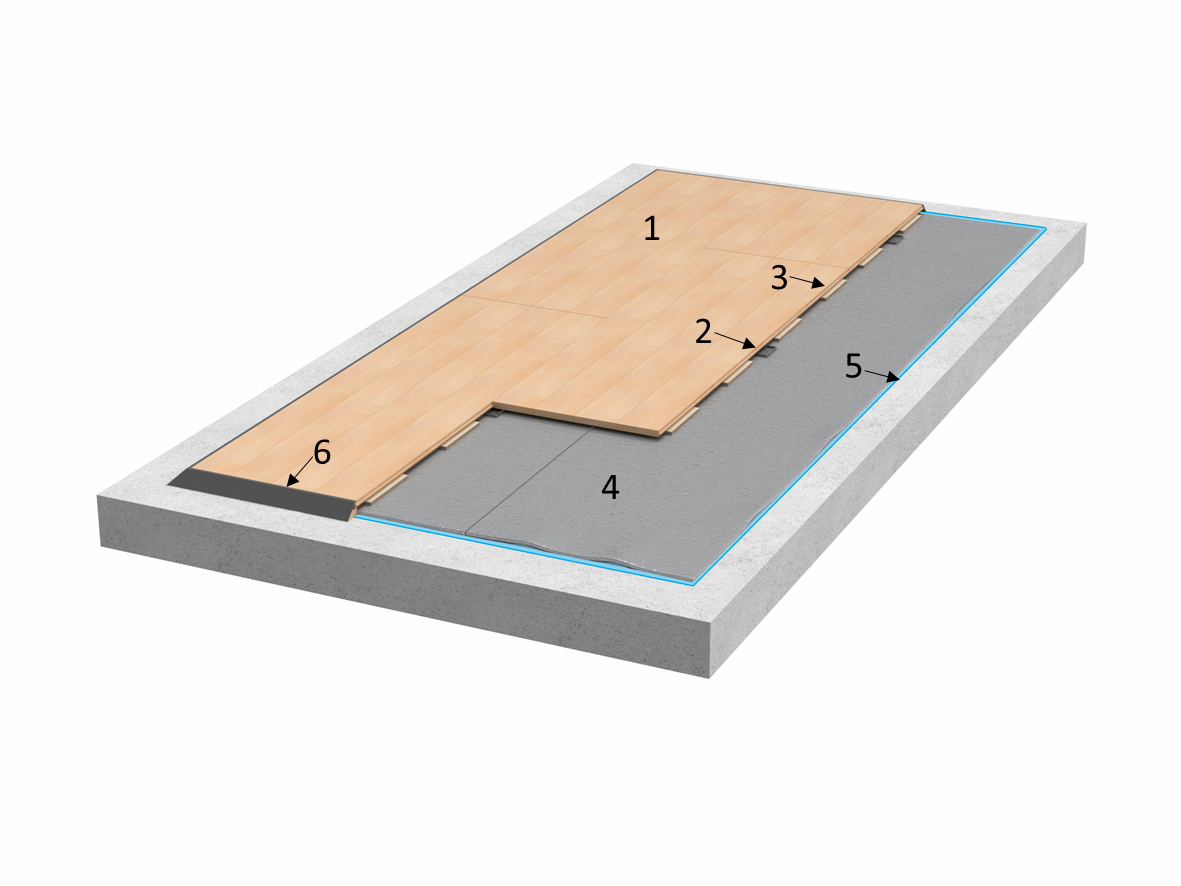

ELEMENTY SYSTEMU
1. 2-lamelowe lite panele podłogowe Junckers o grubości 22 mm.
- Panel pełnowymiarowy: 517,5 x 1800 mm, 0,93 m²
- Panel półwymiarowy: 517,5 x 900 mm, 0,47 m²
2. Uchwyty montażowe
3. Sklejka
4. Podkład sprężysty, pianka sportowa Junckers o grubości 15 mm
5. Bariera przeciwwilgociowa na betonie, membrana PE Junckers o grubości 0,20 mm
6. Rampa przejściowa
|
|
WYMAGANIA NORMY EN 14904:A3 |
WYNIKI TESTÓW |
AMORTYZACJA WSTRZĄSÓW |
≥ 40 < 55 % |
50 % |
ODKSZTAŁCENIE PIONOWE |
≥1.8 <3.5mm |
2.1 mm |
ODBICIE PIŁKI |
≥ 90 % |
98 % |
TARCIE |
≥ 80 ≤ 110 |
~ 85 |
OBCIĄŻENIE TOCZNE |
≥ 1500 N |
3000 N1 |
OBCIĄŻENIE PUNKTOWE |
None |
5000 N ~ 500 kgs2 |
1. Test firmy Junckers z użyciem pełnych kółek gumowych: szerokość 50 mm, średnica 100 mm.
2. Test firmy Junckers z obciążeniem na punkt 100x100 mm.
